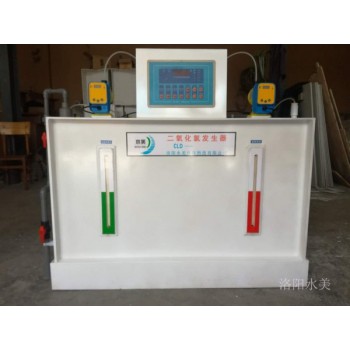

点击图片查看原图 .二氧化氯发生器简介
1、高效复合二氧化氯发生器是我公司研制生产的，该产品采用化学法负压曝气工艺，以氯酸钠和盐酸为原料制备以二氧化氯为主、气体为辅的混合消毒液，可广泛用于饮用水、游泳池水、医院污水的消毒；工业循环冷却水杀菌灭藻；工业废水脱色、除臭或去除还原性污染成分。
2、规格型号的组成及代表意义
发生器的规格按设备的每小时有效氯产量（g/h）来划分，例如： LR－300 指额定每小时有效氯产量为300克。
3、使用环境及工作条件要求
使用场所：室内（通风良好）。冬天室内温度不应低于10℃。
动力水源：水压0.2～0.4MPa
配用电源： AC 220V，50Hz 1～6KW
密度：1160g/L(20℃)
清澈，淡黄色液体，无固体残渣。
配制的氯酸钠溶液：
浓度：33%（将固体氯酸钠与水按1:2(重量比)比例混合，例如：1公斤固体氯酸钠加2公斤水）
密度：1260g/L(20℃)
清澈液体，无固体残渣。
溶解原料用水及发生器冲洗用水：符合生活饮用水标准。
二、结构特征及工作原理
1、总体结构及工作原理
总体结构：发生器由供料系统、反应系统、吸收系统、控制系统和安全系统组成，外壳为PVC材料。
工作原理：由计量泵把氯酸钠水溶液与盐酸溶液按照比例添加到反应器中，经过水射器与动力水充分混合形成消毒液后，加入到消毒水中。
2、主要部件功能及工作原理
（1）水射器：被吸入的二氧化LV气体在此与水混合，形成消毒液。另外，水射器还用于原料罐吸料。
（2）计量泵：输送原料及调节流量。
（3）安全阀：是设备操作不当时的泄压途径。安全阀打开后，把防护盖打开，将安全塞重新塞紧即可。
（4）电接点压力表：电接点压力表是保护设备安全运行的部件之 ，以确保设备安全运行。
三、安装条件
1.设备应安装在室内，避免阳光直射，设备工作环境温度要求10℃以上。
2.设备间地面应铺设水泥地面，并设有冲洗用水源和排水下水道。
3.应在设备间墙壁下部安装排风扇，保持通风良好。
4.设备间应配备压力水源，供水压力0.2MPa～0.4Mpa，管径参见上表。
5.设备间应有必要的照明设施及与设备装机容量相应的电源。
安装程序及注意事项
安装程序
（1）确定投加点和水射器、设备安装位置；
（2）安装水射器，并将管道连接到投加点；
（3）将设备摆放到适当位置，把水射器吸入口同设备出气口连接；
（4）安装设备其他部件，并检查各接口是否漏气。
四、安装注意事项
(1)设备的安装:
设备安装位置 般应选择离投药点近，操作方便的位置。安装时要留出适合的检修空间，方便日后维护。
对于出厂时已装好的部件，开箱后应重新检查，对于松动的部件要重新紧固。
将抽料软管同原料罐进行连接。
水射器同设备出气口的连接用硬PVC管连接。
发生器进气管，应接到室外通风处， 定要保持空气畅通。入口应加防护措施。
(2)水射器的安装
水射器 般应固定在设备后面的墙壁上，位置和高度应该与发生器错开，方便检修与操作。水射器可水平安装或垂直安装。水射器前后应该安装活节，方便拆卸清洗。
注意：电接点压力表应安装在水射器的前端。
(3)投加管道的安装
投加管道应使用PVC给水管，管径应按水射器的使用要求配备，特殊情况需现场确定。
五、方法使用前应检查的事项:
（1）打开动力水阀门，将水压按要求调至稳定状态。
（2）检查设备各部件是否正常,有无泄漏。
（3）检查各阀门开关位置是否准确。
（4）检查安全阀，将安全塞塞紧。
（5）从加水口给加热水套加满水。
（6）初次使用时 给反应器加水至液位管1/3处。
（7）氯酸钠溶液与盐酸的投加体积比为1：1。
（8）检查计量泵的频率与行程是否符合要求。
（9）打开控制器开关，观察计量泵和温度显示是否正常。
六、注意事项
1.盐酸（浓度31%）应符合标准《GB320-93工业合成盐酸》的规定。禁止使用废酸、有机物和油脂的工业副产酸。
2.冬天应该有防冻措施，还要采取必要的取暖措施，防止设备及管道附件的损坏等。设备间应干燥、避光、通风良好。
3.设备的软管长时间使用容易老化和密封不严，应该经常检查，定期更换。
4.计量泵应注意防水。
5.设备外壳为PVC塑料，禁止碰撞、挤压，避免日晒。
